Sunburst Kit Mojave 4S

Das Kit besteht aus folgenden Komponenten

Front LED Extrem helle Front LED wird vorne an der Stoßstange befestigt.

Dach LED Extrem helle Front LEDs ganz einfach unter dem Dach an bestehenden Bohrungen vom Käfig montiert.

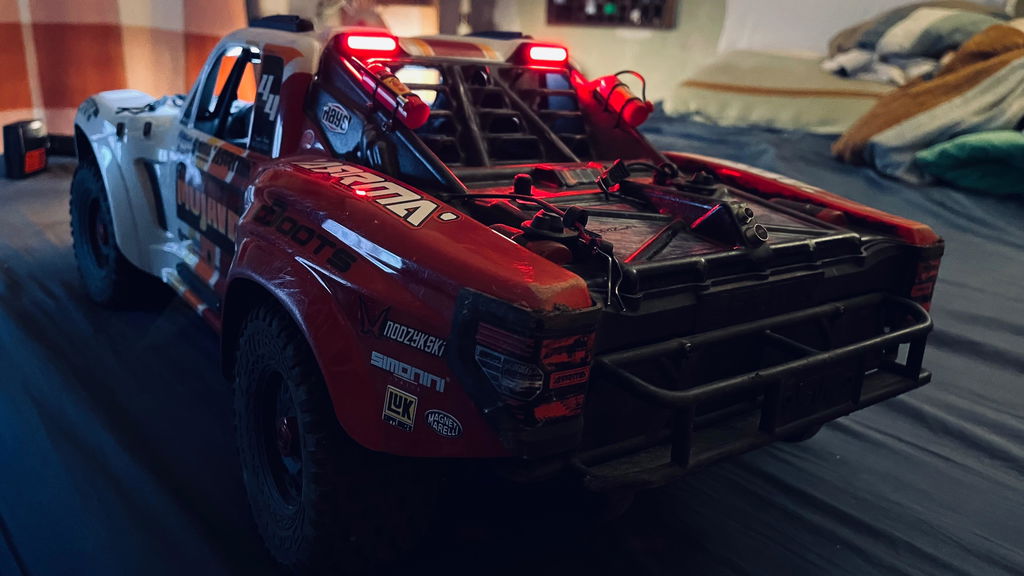

Rück LED Zwei rote Rück-LEDs ganz einfach an der Karosserie befestigen

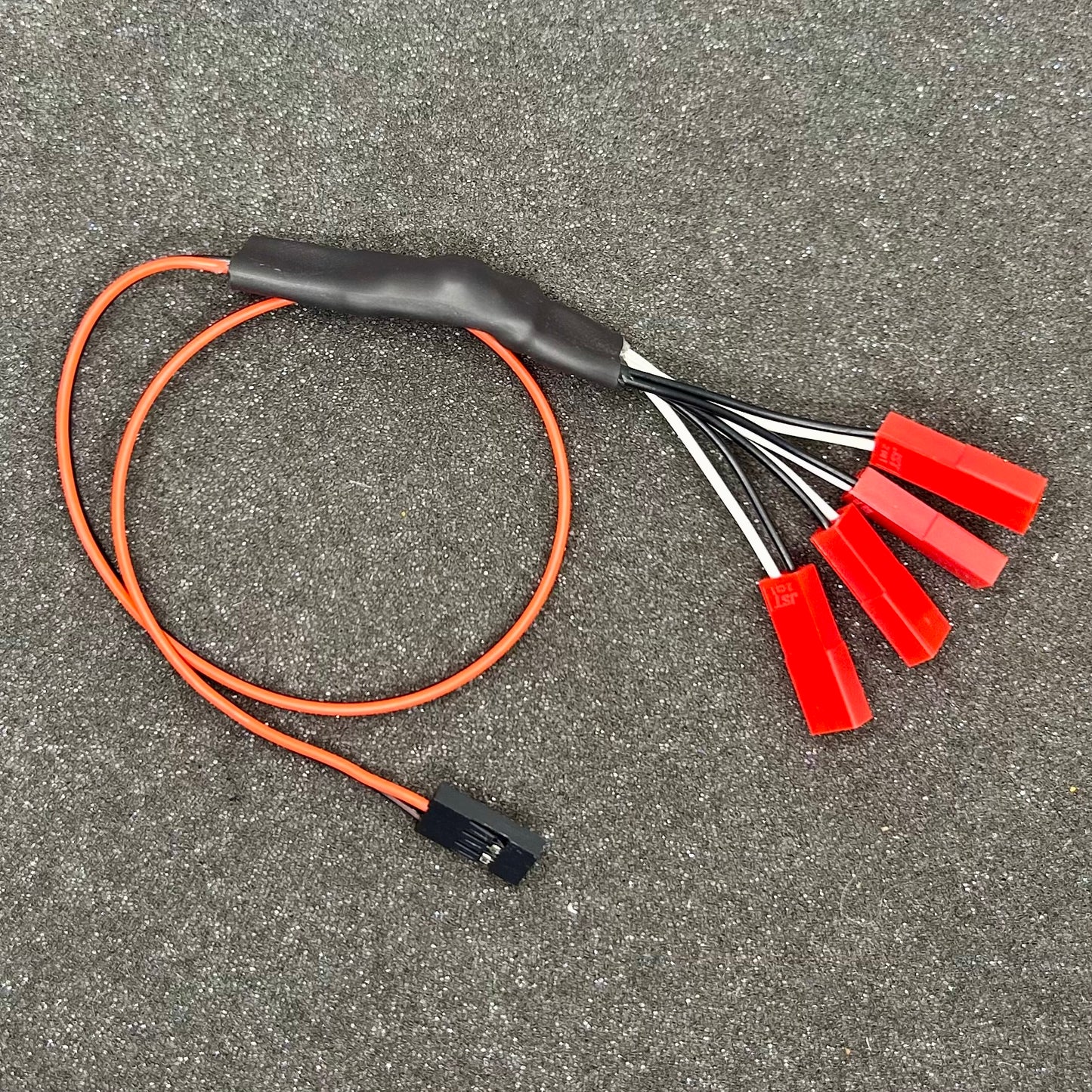

Power Up Das Power Up Modul ermöglicht eine unkomplizierte Stromversorgung der LEDs über den Receiver.

Achtung Die LED von Wald Light Kit können nur mit dem Power Up Modul betrieben werden.

Hinweise zur Installation

1. Bringen Sie die Dach-LED unterhalb des Dachs an, indem Sie die vier mitgelieferten M3x16 von oben durch den Käfig in die Bohrungen der Front LED drehen. Dazu muss die Karosserie vorher entsprechend demontiert werden.
2. Befestigen Sie die gelbe Front-LED zwischen Stoßstange und Arrma-Schriftzug, indem Sie die LED an den Bohrungen der Stoßstange befestigen. Dazu muss die Stoßstange vorher entsprechend demontiert werden. Die Kabel müssen durch ein entsprechend großes Loch in der Karosserie geführt werden (z.B. 3 mm Durchmesser). Führen Sie das weiße und schwarze Kabel durch die Bohrung und stecken Sie den Stecker an. Das weiße Kabel auf Steckplatz 1, das schwarze Kabel auf Steckplatz 2.
3. Befestigen Sie die beiden Rückleuchten an der Karosserie und verwenden Sie dafür 4 der beigelegten Unterlegscheiben und Muttern. Die Kabel müssen durch ein entsprechend großes Loch in der Karosserie geführt werden (z.B. 3 mm Durchmesser). Führen Sie das weiße und schwarze Kabel durch die Bohrung und stecken Sie den Stecker an. Das weiße Kabel auf Steckplatz 1, das schwarze Kabel auf Steckplatz 2.
4. Verbinden Sie das Power-Up-Modul mit den LED-Leuchten und befestigen Sie es an einer geeigneten Stelle im Inneren der Karosserie, z.B. mit Kabelbindern oder Klebeband.
5. Stecken Sie das beigelegte Kabel in den Empfänger. Dieses wird, wenn die Karosserie montiert wird, mit dem Power-Up-Modul verbunden. Sobald die Karosserie abgenommen wird, wird die Steckverbindung an dieser Stelle auch wieder getrennt.
6. Fixieren Sie die Kabel der LED-Leuchten, z.B. mit Kabelbindern, so dass diese geschützt sind und z.B. nicht mit scharfen Kanten in Kontakt kommen. Stellen Sie sicher, dass die Kabel nicht unter Zugbelastung stehen, sondern immer genügend Spiel haben
